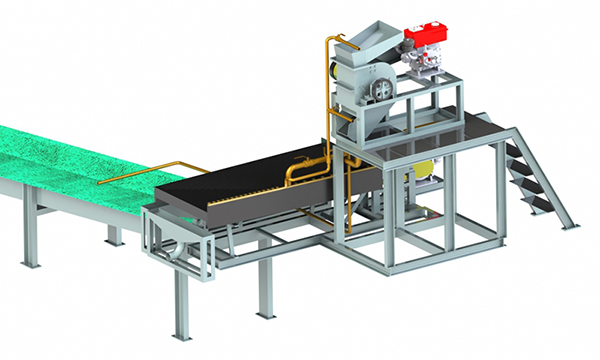

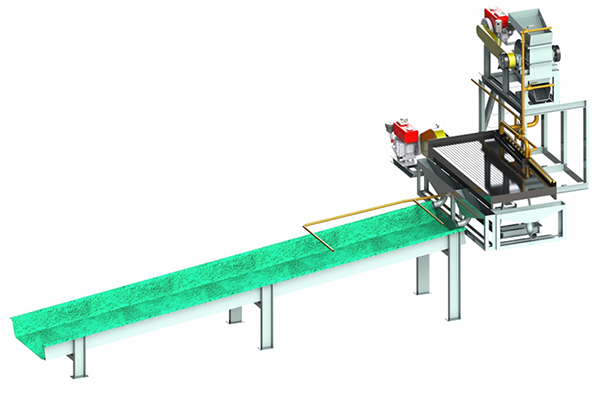

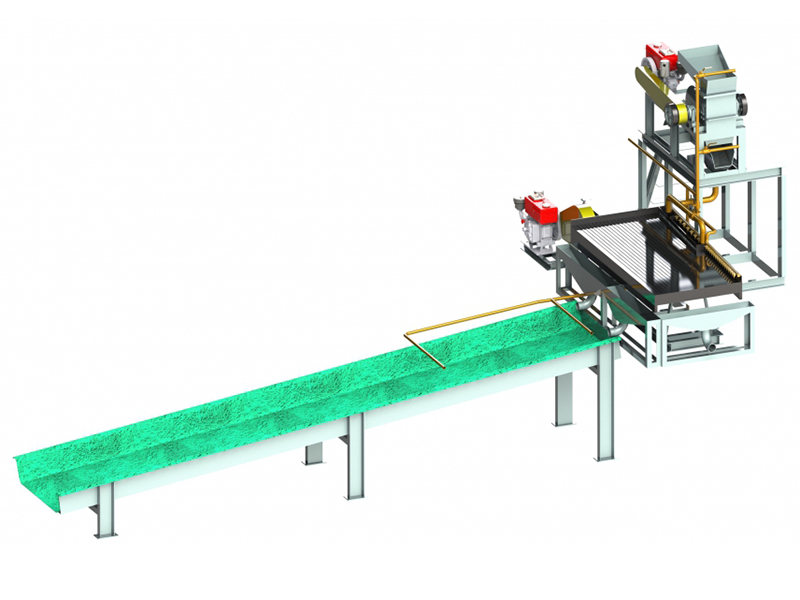

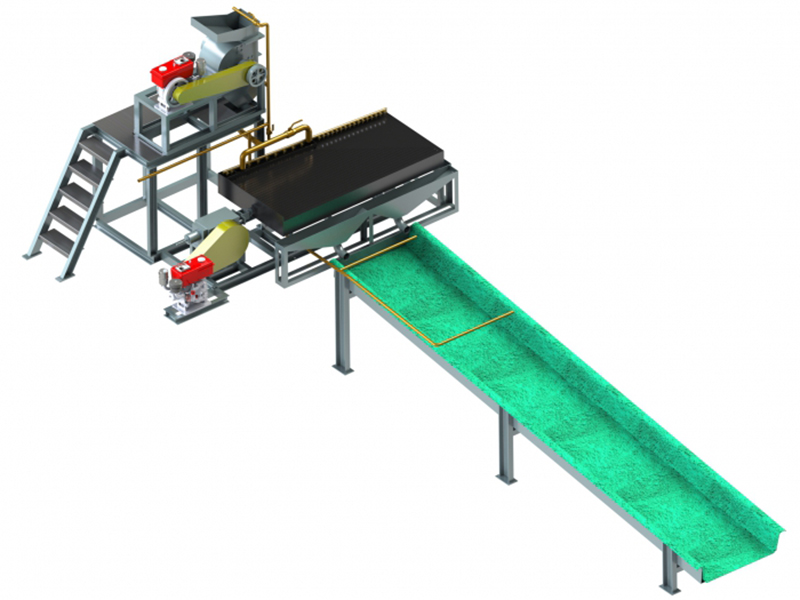

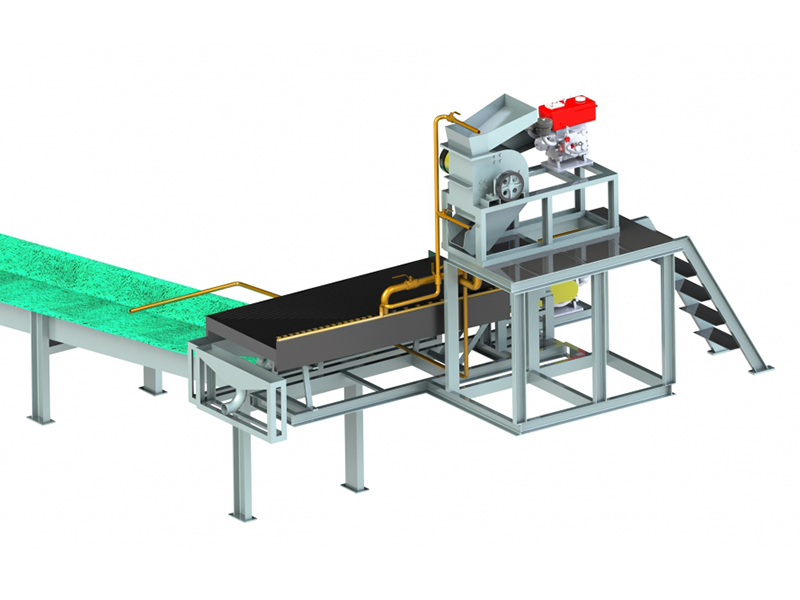

Esta mini planta de concentración de oro por gravedad es adecuada para la minería artesanal y de pequeña escala (MAPE) para recuperar granos de oro de alta ley de vetas de cuarzo u otros minerales en bruto. Con una estructura simple, la mini planta de concentración por gravedad no solo es fácil de operar y transportar, sino que también tiene un precio bajo. Esta planta asegura una relación de revoceridad de oro satisfactoria.

El chorro de arena de martillo accionado por diésel se instala en el marco de acero. El principal componente de trabajo de este equipo de chorro de arena es un rotor incrustado con un martillo. El rotor está compuesto por el eje principal, el disco, el rodillo de pasador y el martillo. El rotor accionado por motor gira a alta velocidad en la región de trituración donde las rocas de -50 mm y el agua se alimentan y trituran mediante el soplado, la trituración, el corte y la molienda del martillo. Debajo del rotor, hay una placa de tamiz que descarga las partículas de tamaño inferior y el agua. Las partículas gruesas de gran tamaño se mantienen en la placa del tamiz y reciben más trituración y molienda por parte de los martillos. Finalmente, las partículas calificadas de tamaño inferior se descargan fuera de la región de trituración.

Se adopta la mesa vibratoria para recuperar el oro y el conducto continúa recuperando el oro que queda en los relaves.

El procesamiento mineral de la mesa vibratoria accionada por diésel se lleva a cabo en la mesa cubierta con una serie de ranuras onduladas (bandas de goma que sobresalen perpendiculares al costado de la tubería de alimentación). Las partículas de mineral ingresan a la mesa a través de la tubería de alimentación y el tanque de agua de alimentación proporciona un flujo transversal de agua al mismo tiempo. Bajo la gravedad, la fuerza transversal del agua y la inercia y la fuerza de fricción generadas por el movimiento alternativo y asimétrico de la mesa, las partículas de mineral se estratifican de acuerdo con la gravedad específica y el tamaño de partícula y se mueven longitudinalmente a lo largo de la mesa y transversalmente a lo largo de la mesa inclinada. Por lo tanto, las partículas con diferentes tamaños de gravedad y partícula fluyen gradualmente en abanico hacia abajo desde el lado A al lado B a lo largo de su respectiva dirección de movimiento, luego se descargan desde diferentes áreas del lado del concentrado y del lado de los relaves, respectivamente, y se clasifican en concentrado, mediano y relaves.

La mesa vibratoria posee una alta relación de beneficio y eficiencia de concentración. Es fácil de operar y ajustar.

Dado que el grado de los granos de oro en el conducto es relativamente bajo, se puede usar una mesa vibratoria para beneficiar estos granos y convertirlos en concentrados que también se pueden beneficiar para la fusión directa mediante la mesa agitadora para el cribado fino. Mediante el uso de cianuración o amalgamación después de la molienda de estos relaves, se puede recuperar oro.
